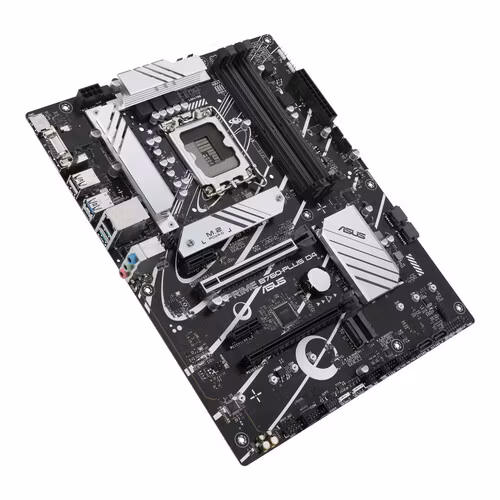

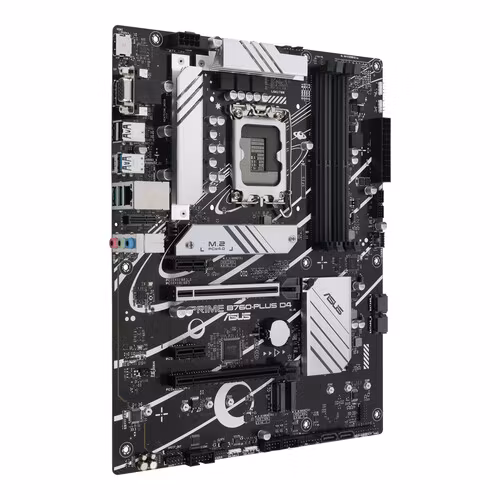

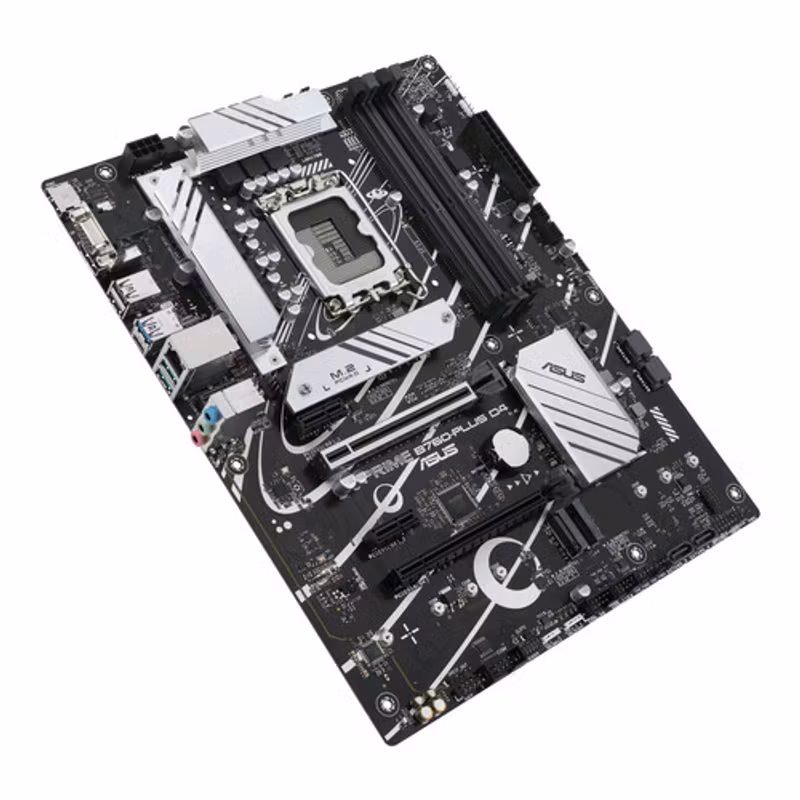

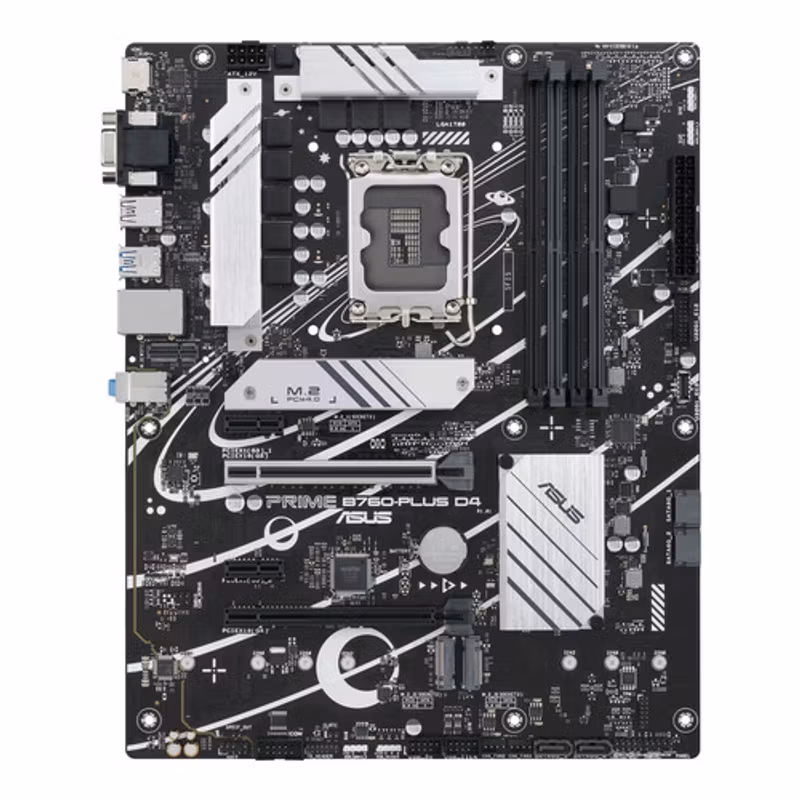

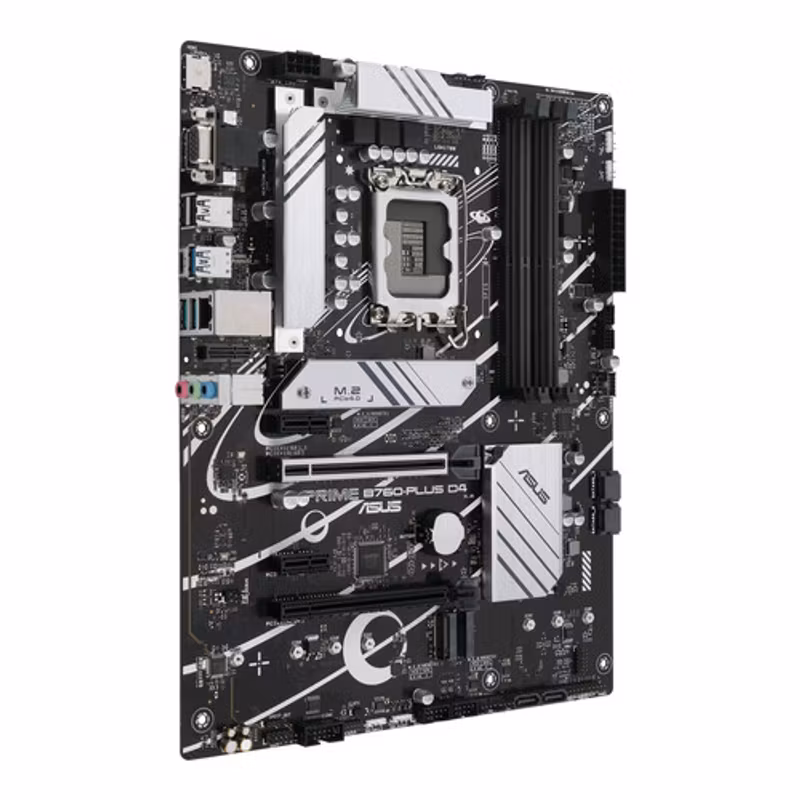

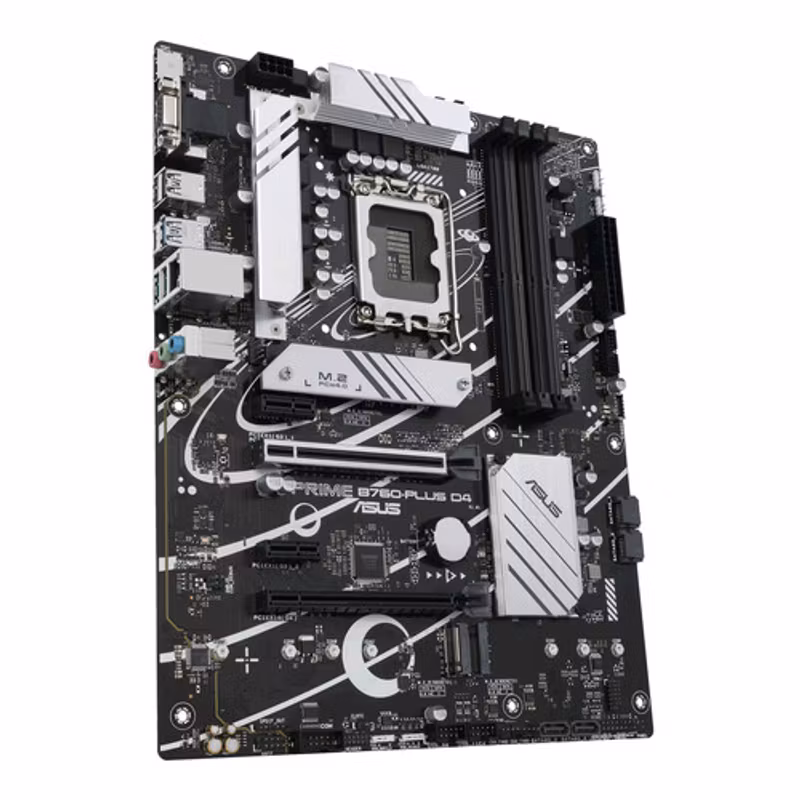

ASUS PRIME B760-PLUS D4

ASUS Prime-serien moderkort är skickligt konstruerade för att frigöra hela potentialen hos 13:e generationens Intel® Core™-processorer. Med en robust kraftdesign, omfattande kylösningar och intelligenta justeringsalternativ, ger PRIME B760-PLUS D4 användare och PC-diy-byggare en rad prestandaoptimeringar via intuitiv programvara och firmware-funktioner.

FLEXIBILITET
Omfattande kontroller utgör grunden för ASUS PRIME-serien. Moderkortet PRIME B760-PLUS D4 packar flexibla verktyg för att justera varje aspekt av ditt system, vilket möjliggör prestandajusteringar för att perfekt matcha hur du arbetar för att maximera produktiviteten.

Intelligent Kontroll
ASUS Intelligent Control gör din dator smart. Förutom att ta hand om komplexa justeringar och dynamiskt optimera väsentliga aspekter av ditt system, erbjuder den intelligent förenklade alternativ för nybörjare inom PC-diy, liksom mer omfattande funktioner för erfarna veteraner.

Allmän Energisparhet
Den Power Saving funktionen innehåller flera inställningar som enkelt kan optimera strömförbrukningen och maximera energibesparingarna. Du kan aktivera en CPU-strömbegränsning, mörkna Aura-belysningen och ställa fläktprofilen till ett strömsparläge. Du kan också växla till Strömspararläget som är inbyggt i Microsoft Windows.

Flexibel luft- och vätskekylning
ASUS Fan Xpert 2+ mjukvara ger omfattande kontroll över fläktar och allt-i-ett (AIO)-kylare. Oavsett om du kyler med luft eller vatten konfigurerar Auto-Tuning-läget intelligenta alla parametrar med en enda klick. Det finns också ett Extreme Quiet-läge som minskar chassifläkthastigheterna till under standardminsta för att hålla ditt system viskslättande tyst när du utför lätta uppgifter. Fläktar och AIO-kylare kan också kontrolleras via UEFI BIOS.

Precis digital strömkontroll
Modulen för Digi+ spänningsregulatorn (VRM) ger realtidskontroll över spänningsfall, automatisk växling av frekvens och strömeffektivitetsinställningar. Den tillåter också du för att finjustera din CPU för ultimat stabilitet och prestanda.

UEFI BIOS
Den berömda ASUS UEFI BIOS ger allt du behöver för att konfigurera, justera och finjustera ditt system. Den erbjuder intelligenta förenklade alternativ för PC DIY-nybörjare, liksom omfattande funktioner för erfarna veteraner.

Avancerad justering för seriösa tweakers
Ett intuitivt Advanced-läge som erbjuds via UEFI låter dig ta full kontroll. En inbyggd sökfunktion gör det enkelt att hitta alternativ, och olika avancerade funktioner låter dig intelligently göra nyanserade justeringar så att du kan finjustera prestandan precis som du vill.

Snabb och enkel inställning
EZ-läget visar viktiga inställningar och statistik och erbjuder även guidade assistenter, drag-och-släpp-funktionalitet och enklicksapplicering av viktiga inställningar - allt för att hjälpa dig att få din rigg igång på nolltid.

Intuitiv grafisk fläktkontroll
Finjustera individuella fläktinställningar genom att helt enkelt dra en kurva med mus.

Aura On/Off-läge (Stealth)
Aktivera eller inaktivera enkelt Aura RGB-belysning eller varje inbyggd LED för en nedtonad estetisk touch.

KYLNING
PRIME B760-PLUS D4-moderkortet är konstruerat med flera inbyggda kylflänsar och en mängd hybridfläktanslutningar för att säkerställa att din rigg håller sig sval och stabil under intensivt arbete.

Kylflänsar

M.2 Kylfläns
M.2-kylfläns förebygger strypning som kan uppstå med M.2-lagring under kontinuerliga överföringar. Kylflänsen hålls på plats av fängade skruvar, och dessa avtagbara fängade skruvar hjälper till att minska risken för tapp eller förlust under borttagning av kylflänsen.

VRM Kylflänsar och Värmetätningar
VRM-kylflänsar och värmetätningar förbättrar värmeöverföringen från MOSFET:erna för bättre kylprestanda.

Svalare genom Design
PRIME B760-PLUS D4 har omfattande kylkontroller som kan konfigureras via Fan Xpert 2+ programvara eller via UEFI BIOS.

Flertalet Temperaturkällor
Varje

kan dynamiskt referera till tre termiska sensorer. Fan Xpert 2+ gör det möjligt att kartlägga temperaturen på stödda ASUS grafikkort för att optimera kylningen för GPU- och CPU-intensiva uppgifter.

AIO Pump Header
En dedikerad PWM/DC-header för självständiga vattenkylningssystem.

Smart Protection
Ett dedikerat integrerat kretsskyddar varje fläkt-header från överhettning och överström.

4-Pin PWM/DC Fläkt
Varje inbyggd header stöder automatisk upptäckt av PWM- eller DC-fläktar.

PRESTANDA
Moderkortet PRIME B760-PLUS D4 är byggt för att klara av de höga kärnantalet och bandomsättningarna för 13:e generationens Intel® Core™-processorer. ASUS B760 moderkort ger alla grundläggande funktioner för att öka daglig produktivitet, så att ditt system är redo för action med stabil strömförsörjning, intuitiv kylning och flexibla dataöverföringsalternativ.

Robust Power Design
Stabil strömförsörjning är avgörande för att få ut mest möjliga prestanda från Intel®-processorer. The

PRIME B760-PLUS D4 är inriktad på att tillgodose kraven för dessa högkärniga processorer.

Minne

DDR4-stöd
Förbättringar i spårning av design ger de senaste Intel®-processorerna förbättrad tillgång till minnesbandbredd. ASUS OptiMem-teknik kartlägger noggrant minnessignalvägar över olika PCB-lager för att minska sökvägsavståndet, och den lägger till skärmade zoner som kraftigt minskar översättning.

ASUS OptiMem
Revisioner av moderkortets spårning ger de senaste Intel®-processorerna obegränsad tillgång till minnesbandbredd. ASUS OptiMem-teknik kartlägger noggrant minnessignalvägar över olika PCB-lager för att minska vias och lägger till skärmade zoner som kraftigt minskar översättning.

Fördelar med ASUS OptiMem:
Förbättrad minnestabilitet och kompatibilitet
Tillåter lägre minneslatenser vid ekvivalenta spänningar
Förbättrad minnesfrekvensmarginal
Moderkort med OptiMem-teknik testades med Synopsys HSPICE-simulering programvara

Lagring

Tre M.2-platser (upp till 64 Gbps)
PRIME B760-PLUS D4 erbjuder totalt tre M.2-platser som stöder dataöverföringshastigheter på upp till 64 Gbps via PCIe 4.0, vilket möjliggör snabbare uppstart och app-laddningstider med OS- eller applikationsenheter.
* Faktiska överföringshastigheter kommer att vara lägre än den teoretiska maximala hastigheten.
* M.2_1 och M.2_2 stöder PCIe 4.0 x4-läge, M.2_3 stöder PCIe 4.0 x2-läge.

PCIe 5.0-plats
PCIe 5.0 erbjuder dubbelt så snabb dataöverföringshastighet som PCIe 4.0, vilket gör den robust nog för att hantera nya datatunga uppgifter. PCIe 5.0 ger också andra fördelar, såsom elektriska förändringar för att förbättra signalintegriteten, bakåtkompatibla CEM-kontakter för tilläggskort och kompatibilitet med tidigare versioner av PCI Express.

USB 3.2 Gen 2x2 Type-C®
En grupp USB-portar stöder avancerade riggar som är lastade med tillbehör, inklusive den bakre USB Type-C®-kontakten med ultrarapid USB 3.2 Gen 2x2 för överföringshastigheter på upp till 20 Gbps.

Fram- USB Type-C®
En komplett uppsättning av USB-portar stödjer högpresterande system som lastats med tillbehör, inklusive en frontpanel med en USB 3.2 Gen 1 Type-C®-kontakt som ger dataöverföringshastigheter på upp till 5 Gbps.

Thunderbolt™ 4 (USB4®-kompatibel)
PRIME B760-PLUS D4 moderkort har stöd för USB4® via en Thunderbolt™ (USB4®) -huvudanslutning. Med ett ASUS tilläggskort* kan PRIME moderkort aktivera bi-direktionella hastigheter på upp till 40 Gbps på en enda kabel, samtidigt som den ger ström för att snabbladda enheter. Dessutom har detta kort en kedjeanslutningsfunktion för multiskärmsanslutning och stöder upp till dubbla skärmar med 4K-upplösning.
*ASUS tilläggskort säljs separat.

Realtek 2,5 Gb Ethernet
Realtek 2,5 Gb Ethernet minskar CPU-överhuvudet och erbjuder exceptionellt hög TCP- och UDP-genomströmning för snabbare, smidigare dataöverföringar.

LANGuard
ASUS LANGuard är en hårdvarunivå för nätverksskyddsfunktion som integrerar avancerad signalkopplingsteknik och premiumskydd. anti-EMI ytmonterade kondensatorer för att förbättra genomströmningen och säkerställa en mer pålitlig anslutning.

Kombinerade integrerade funktioner ger förhöjd ljudkvalitet
Intelligent design och premiumhårdvara skapar ljudkvalitet som är helt unik.

Ljudskydd
Ljudskydd säkerställer precision i analog/digital separation och kraftigt minskad multi-lateral interferens.

Separata ljud-PCB-lager
Separata lager för vänster och höger spår säkerställer att båda kanalerna levererar konsekvent, likvärdig kvalitet.

Premiumljudkondensatorer
Erbjuder varmt, naturligt och omslutande ljud med enastående klarhet och trohet.

Aura Sync
Skina ljusstarkt i konkurrensen
Ett välavstämt entusiastsystem förtjänar en matchande estetik. ASUS Aura erbjuder full RGB-belysningskontroll med olika funktionella förinställningar för de inbyggda RGB-LED-lamporna samt för lister och enheter som är anslutna till de integrerade RGB-huvudkontakterna – och allt kan synkroniseras med en för ständigt växande upplevelse. portfölj av Aura-aktiverad hårdvara.

Adresserbara Gen 2 Headers
Tre adresserbara Gen 2 headers kan upptäcka antalet lysdioder på andra generationens adresserbara RGB-enheter, vilket gör det möjligt för programvaran att automatiskt anpassa belysningseffekterna till specifika enheter. De nya headers erbjuder också bakåtkompatibilitet med befintlig Aura RGB-utrustning.

Armoury Crate
Inom ett enda intuitivt gränssnitt erbjuder Armoury Crate enkelt anpassade Aura Sync RGB-inställningar för varje kompatibel enhet i din arsenal, samt kontroller för en växande familj av ASUS-produkter, inklusive tangentbord och musinställningar. Armoury Crate integrerar också produktregistrering och en nyhetsflöde så att du aldrig missar uppdateringar som är intressanta för ASUS-communityn.

Q-LED Core
Q-LED Core-skärmen producerar ljusmönster med hjälp av ström-LED under Power-On Self-Test (POST) som kan hjälpa användare att felsöka potentiella problem.

Fullständiga specifikationer

Varumärke

ASUS

Processor

Processortillverkare

Intel

Processorsockel

LGA 1700

Kompatibla processorer

Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold

Stödd processor uttag

LGA 1700

Max antal processorer

1

Minne

Minnestyper som stöds

DDR4-SDRAM

Antal minnesplatser

4

Minnesplatser, typ

DIMM

Minneskanaler

Dubbla kanaler

Icke ECC

Icke ECC

Ja

Minnets hastigheter

2133, 2400, 2666, 2800, 2933, 3000, 3200, 3333, 3400, 3466, 3600, 3733, 4000, 4266, 4400, 4600, 4800, 5000, 5066 MHz

Minnesklockhastighet som stöds (max)

5066 MHz

Maximalt internminne

128 GB

Obuffrat minne

Ja

Lagringskontroll

Typer av lagringsenheter som stöds

HDD & SSD

Lagringsenhetsgränssnitt som stöds

M.2, SATA III

Antal lagringsenheter som stöds

7

Antalet hårddiskar som stöds

4

RAID-stöd

Ja

RAID-nivåer

0, 1, 10, 5

Grafiken

Stöd för parallellprocessteknik

Stöds inte

Internal I/O

USB 2.0 anslutning

2

USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar

2

Antal SATA III kontakter

4

Ljudanslutning på framsidan

Ja

S/PDIF ut anslutning

Ja

ATX strömkontakt (24-pin)

Ja

Kontakter på framsidan

Ja

CPU-fläktsanslutning

Ja

Antal anslutningar för fläktar

3

EPS strömkontakt (8-polig)

Ja

Periferiska (Molex) strömkontakter (4-pin)

1

Antalet COM-anslutningar

1

TPM-anslutning

Ja

Thunderbolt-anslutningar

1

12V-kontakt

Ja

RGB LED stiftlist

Ja

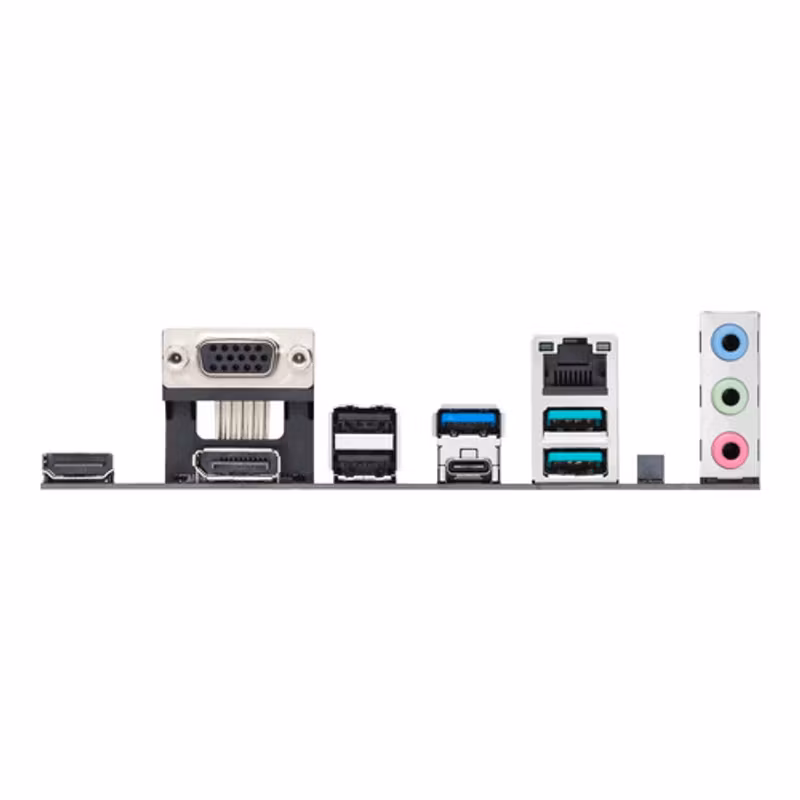

Anslutningsmöjligheter

Antal USB 2.0 anslutningar

2

Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar

1

Antal USB 3.2 Gen 2 (3.1 Gen 2) typ A-portar

2

Antal LAN (RJ-45) anslutningar

1

Antal HDMI-portar

1

Antal USB 3.2 Gen 2x2 typ C-portar

1

Kvalitet på VGA (D-Sub) porten

1

HDMI-version

2.1

Antal Displayportar

1

Hörlursutgångar

1

Linje in

Ja

DisplayPort-version

1.4

Nätverk

Nätverksansluten (Ethernet)

Ja

Typ av ethernet-gränssnitt

2.5 Gigabit Ethernet

Wi-Fi

Nej

Egenskaper

Komponent för

PC

Moderkort formfaktor

ATX

Moderkort, chipsetfamilj

Intel

Moderkortets chipset

Intel B760

Ljudutgångskanaler

7.1 channels

Windows-operativsystem som stöds

Windows 10, Windows 11, Windows 11

Strömkälla av typen

ATX

Kylning typ

Passiv

Expansionsplatser

PCI Express x1 (Gen 3.x)-kortplatser

2

PCI Express x16 (Gen 4.x) platser

1

PCI Express x16 (Gen 5.x) platser

1

Antal M.2 (M)-platser

3

BIOS

BIOS-typ

UEFI AMI

BIOS minnesstorlek

128 Mbit

Förpackning

Förpackningens bredd

328 mm

Låddjup

266 mm

Höjd

53 mm

Vikt inkl. förpackning

1160 g

Vikt & dimension

Bredd

305 mm

Djup

244 mm

Förpackningens innehåll

Kabel inkluderad

SATA

Manual

Ja

Övrigt

Antal kortplatser för M.2 (E)

1

Tekniska data

Produkttyp

Moderkort

Garanti & tjänster

Garanti

3 År
